Definiciones
Poste reforzado, R:
Es el poste proyectado
para soportar indistintamente el esfuerzo nominal , F , a una distancia h4,
de 0,25 m. por debajo de la cogolla, o un esfuerzo útil, kF, a una
distancia, h5, por encima de la cogolla, que representa
la posición de la resultante de los esfuerzos aplicados. (Véase
la Fig. 1).
El caso más usual,
para h5=0,75 m. K=0,9. para otros valores de h5
el valor de k=5,4 / (h5 + 5,25).
Esfuerzo útil:
Es el esfuerzo libre disponible aplicado en un punto cualquiera por encima o por debajo de la cogolla del poste y según la dirección principal del mismo.
Esfuerzo nominal, F:
Es aquel con el que el fabricante designa y representa el esfuerzo útil en la dirección principal a una distancia, h4, de 0,25 m. por debajo de la cogolla.
Este esfuerzo se entenderá aplicado simultáneamente con el esfuerzo resultante de la presión de 100 daN/m2 ejercida por el viento en su mismo sentido sobre la superficie libre del poste.
Esfuerzo secundario, FS:
Es el esfuerzo
máximo que puede soportar un poste en dirección secundaria,
aplicado a una distancia, h4, de 0,25 m. por debajo
de la cogolla, con un coeficiente de seguridad igual al que se aplique para
el esfuerzo nominal y sin tener en consideración el viento sobre el
poste.

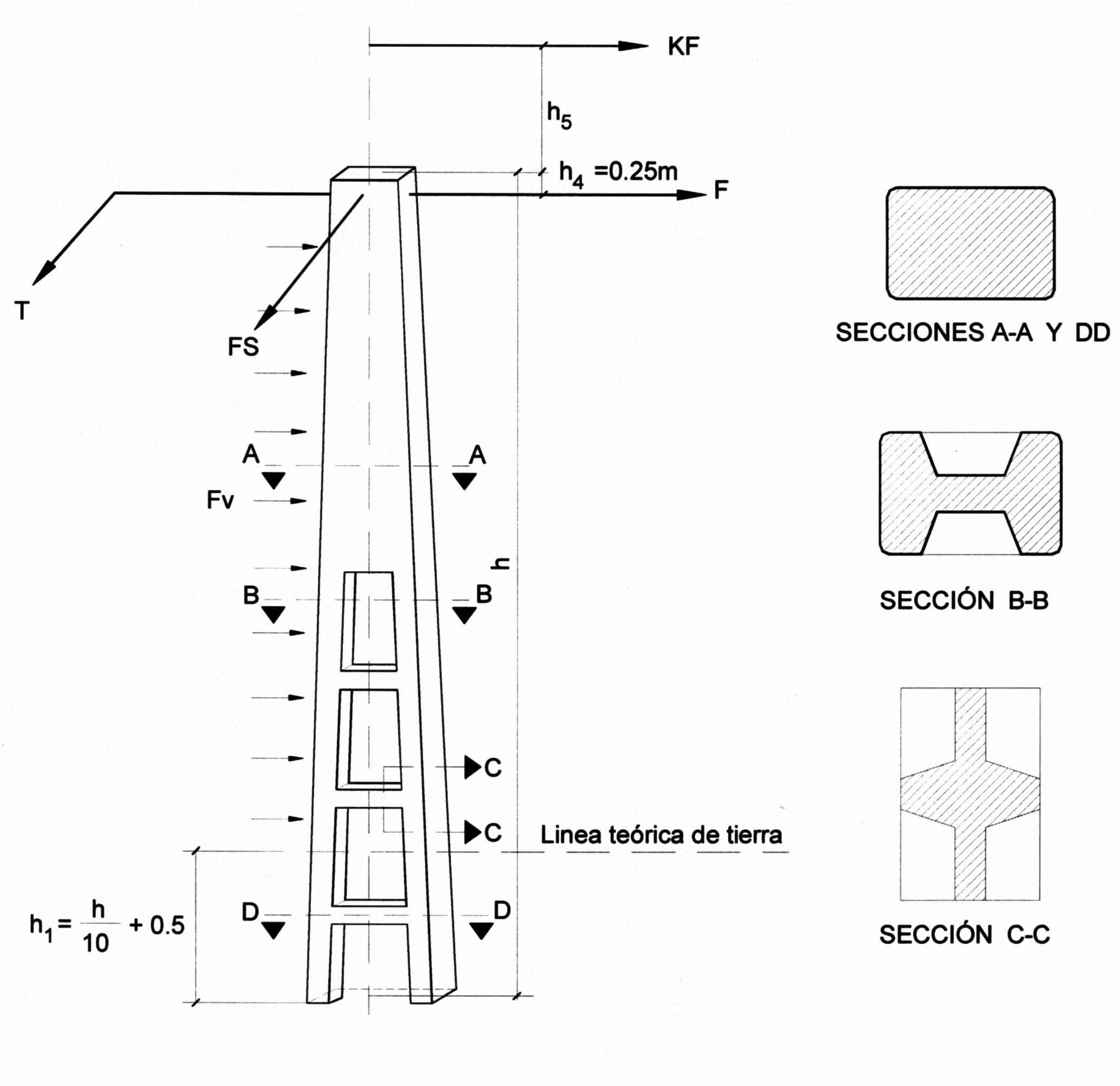

Fig. 1
F = Esfuerzo nominal en el sentido principal
FS = Esfuerzo secundario
h = Altura total
h1 = Empotramiento
Fv = Acción del viento
h4 = Punto de aplicación del esfuerzo, por debajo de la cogolla.
h5
= Punto de aplicación del esfuerzo, por encima de la cogolla.
| |
|
