RECOMENDACION PARA LA MANIPULACION Y USO DE POSTES DE
HORMIGON ARMADO VIBRADO EN OBRAS DE TENDIDOS
ELECTRICOS AEREOS

OBJETO

Describir las características esenciales de los postes de hormigón armado vibrado fabricados por Romero Hormelec, para facilitar su manipulación y uso en las obras, desde su entrega hasta su instalación definitiva en la línea.

ALCANCE

Todos los postes de hormigón armado vibrado suministrados por Romero Hormelec, para el tendido de líneas eléctricas aéreas.

DOCUMENTACION DE REFERENCIA

- Manual de Calidad de Romero Hormelec S.A.
- Norma UNE 207016
- Norma UNE-EN 12843


GENERALIDADES Y DEFINICIONES

El poste de hormigón armado vibrado trabaja, fundamentalmente, como una viga sometida a un esfuerzo de flexión. Debido a su geometría no tiene la misma resistencia en las dos “caras”.

Se define como dirección principal la de máxima resistencia que se corresponde con el esfuerzo nominal indicado en su placa de características y que actúa perpendicularmente a la cara estrecha del poste. Esta dirección debe coincidir, al colocar el poste en la línea, con la dirección de la “resultante” de los esfuerzos que actuan sobre el apoyo.

Se define como dirección secundaria la de mínima resistencia que se corresponde con el esfuerzo secundario, indicado en la tabla de características esenciales para cada esfuerzo nominal, y que actúa perpendicularmente a la cara ancha del poste.

El esfuerzo nominal, F es aquel con que el fabricante designa al poste y representa el esfuerzo útil en la dirección principal a una distancia de 0.25 m por debajo de la cogolla, (límite superior del poste). Este esfuerzo se entenderá aplicado simultaneamente con el esfuerzo resultante de la presión de 100 daN/m2 ejercida por el viento en su mismo sentido sobre la superficie libre del poste.

El esfuerzo secundario, S es el esfuerzo máximo que puede soportar un poste en la dirección secundaria, aplicado a una distancia de 0,25 m por debajo de la cogolla, con un coeficiente de seguridad igual al aplicado para el esfuerzo nominal y sin consideración alguna de viento sobre el poste.

Se difine como poste reforzado, el poste proyectado para soportar indistintamente el esfuerzo nominal, F, a una distancia de 0,25 m por debajo de la cogolla, o un esfuerzo reducido kF a una distancia, h5, por encima de la cogolla, que representa la posición de la resultante de los esfuerzos aplicados. Para h5=0,75, k=0,9. para otros valores de h5 se aplicará la fórmula:

K=5,4/(h5 + 5,25)

Todos los postes HAV fabricados por Romero Hormelec, son reforzados.

En el croquis siguiente se puede observar graficamente la geometría del poste y la dirección de los esfuerzos aplicables.

POSTES HORMIGON ARMADO VIBRADO
GEOMETRIA Y DIRECCION DE ESFUERZOS APLICABLES

CARACTERISTICAS ESENCIALES

En la tabla que se expone seguidamente, se indican los tipos de postes de hormigón armado vibrado fabricados por Romero Hormelec, todos ellos normalizados. Recogiéndose los valores de las características esenciales.

POSTES DE HORMIGÓN ARMADO VIBRADO.- TIPOS NORMALIZADOS, DESIGNACIÓN Y CARACTERÍSTICAS ESENCIALES

Designación	Altura total (m)	Esfuerzo Nominal (F) (daN) (Colores cogolla)	Esfuerzo Reducido (KF) (daN)	Esfurzo Secundario (S) (daN)	Medidas en cogolla (mm)
HV 160 R 9 HV 160 R 11	9 11	160 (Naranja)	144	100	110 x 145
HV 250 R 9 HV 250 R 11 HV 250 R 13	9 11 13	250 (Negro)	225	160	110 x 145
HV 400 R 9 HV 400 R 11 HV 400 R 13	9 11 13	400 (Azul)	360	250	140 x 200
HV 630 R 9 HV 630 R 11 HV 630 R 13 HV 630 R 15 HV 630 R 17	9 11 13 15 17	630 (Rojo)	567	360	140 x 200
HV 800 R 9 HV 800 R 11 HV 800 R 13 HV 800 R 15 HV 800 R 17	9 11 13 15 17	800 (Amarillo)	720	400	140 x 200
HV 1000 R 9 HV 1000 R 11 HV 1000 R 13 HV 1000 R 15 HV 1000 R 17	9 11 13 15 17	1000 (Verde)	900	500	170 x 255
HV 1600 R 9 HV 1600 R 11 HV 1600 R 13 HV 1600 R 15 HV 1600 R 17	9 11 13 15 17	1600 (Blanco)	1440	600	170 x 255

Conicidad en mm/m: cara estrecha = 13 ± 2; cara ancha = 21± 2.
Los postes de 1000 y 1600 daN de esfuerzo nominal tienen un momento de rotura a torsión de 600 daN.m. (Para el resto de postes no se considera ese momento)

El Coeficiente de seguridad mínimo es de 2,25, para todos los tipos de poste, tanto en el esfuerzo nominal como en el secundario.

Los postes fabricados por nuestra Sociedad cumplen con la utilización de una LINEA DE VIDA con equipos de protección individual contra caidas en el ascenso y descenso al poste en los trabajos de altura.

Tanto los equipos de protección individual como la LINEA DE VIDA previstos deberán cumplir con las especificaciones de las normas UNE o UNE-EN al respecto y en particular la Norma UNE-EN 353 partes 1 y 2, no estando contemplado su uso en circunstancias excepcionales (por ejemplo, condiciones climatológicas o accidentales no previstas en el diseño de la línea a la que se destinan los postes).

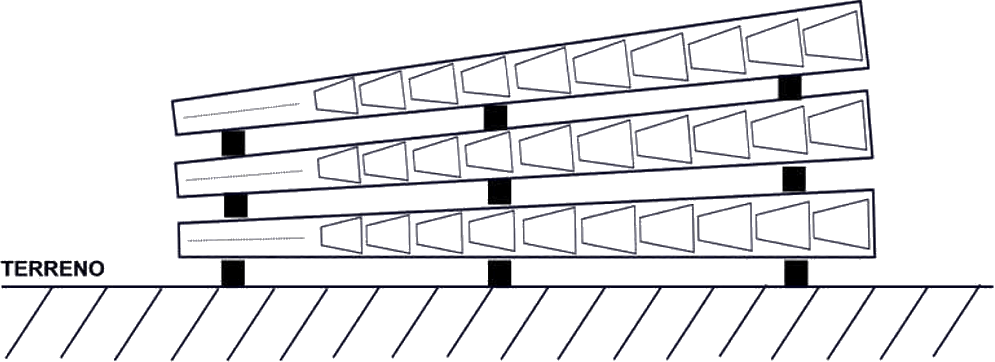

Recomendación para la manipulación, transporte y acopio en obra

Aunque los postes de hormigón armado vibrado no requieren una manipulación específica, si es conveniente considerar su geometría y su propio peso, (indicado en la placa), así como la dirección de los esfuerzos a la hora de “mover” los postes en el desarrollo de las obras. Como recomendaciones de uso, caben destacar:
