SERIE C.P. (Centros Penitenciarios)
Aplicación: Soporte cámaras de vídeo
Esfuerzo en punta 630 Kp.
Utilizado únicamente para colocar una cámara de vídeo,
sin solicitarle otro tipo de esfuerzo adicional, con una superficie máxima
expuesta a un viento de 120 Km/h de 0,2 m2 tomaría las siguientes
flechas:
Columna 9,5 m.: flecha 7 mm. Angulo de 0,075º
Columna 14 m. : flecha 21 mm. Angulo de 0,154º
Es importante insistir en que las flechas son para una superficie expuesta
a un viento de 120 Km/h de 0,2 m2, sin otro esfuerzo adicional. (No quiere
decir que tirando con 630 Kp. se obtenga esa flecha).
DIMENSIONES GEOMÉTRICAS:
Altura
total: |
9,5
m. |
14
m. |
 |
Altura
libre solicitada: |
8 m. |
12 m. |
|
Empotramiento: |
1,5
m. |
2 m. |
|
Diámetro
en la cabeza: |
225
mm. |
320
mm. |
|
Diámetro
en la base: |
348,5
mm. |
558
mm. |
|
Conicidad: |
1,3
cm/m. |
1,7
cm/m. |
|
Espesor
aproximado: |
80 mm. |
110
mm. |
|
Peso aproximado: |
1.210
Kg. |
3.925
Kg. |
Resistencia a compresión del hormigón: 350 daN/cm2.
Acero corrugado en barras B-500 S ó SD.
Tolerancias en dimensiones ±5% (máximo 15 mm.). En la longitud
total de los postes ±0,5 %.
El resto de dimensiones así
como la situación de las ventanas, pasamuros, etc, y sus dimensiones

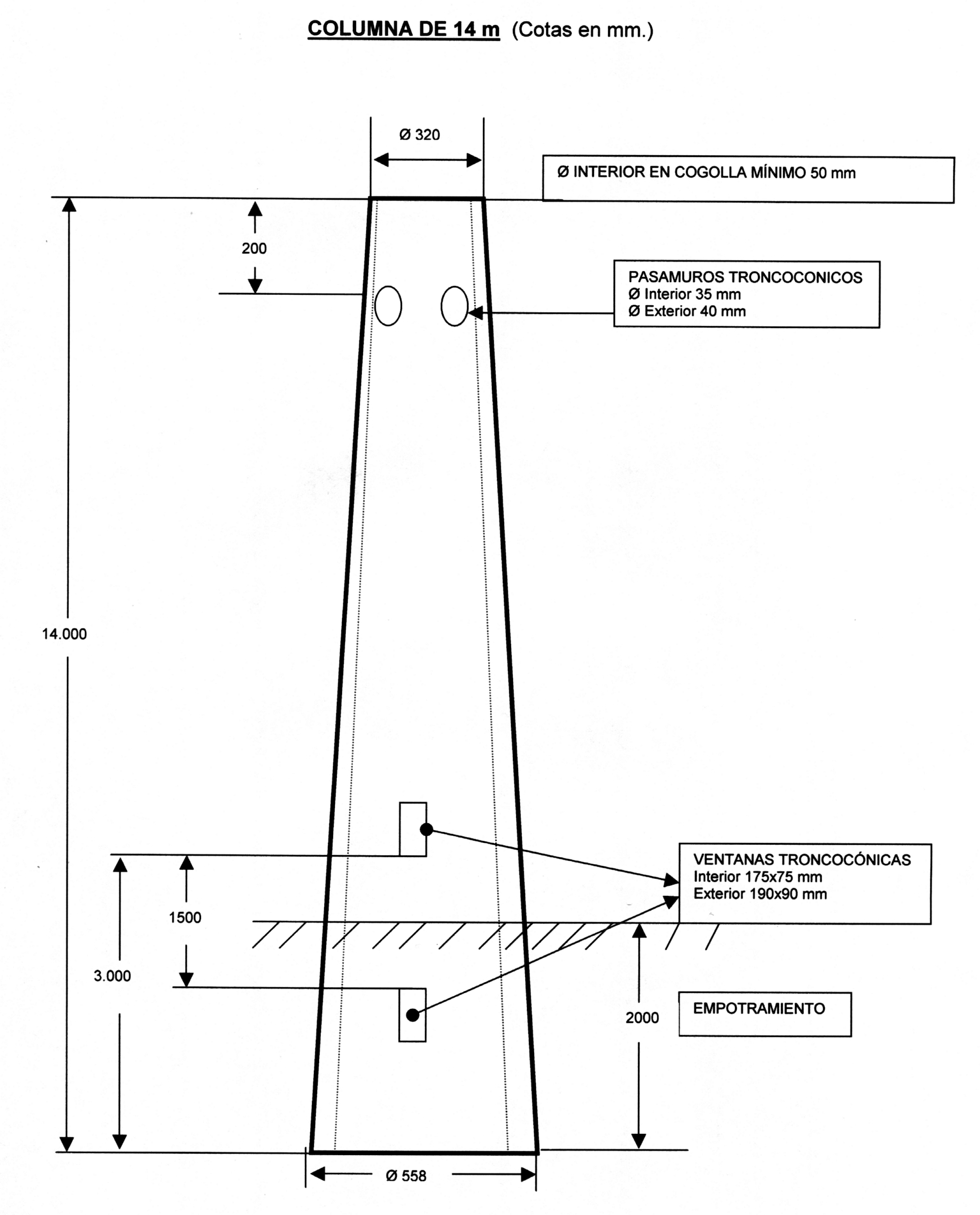

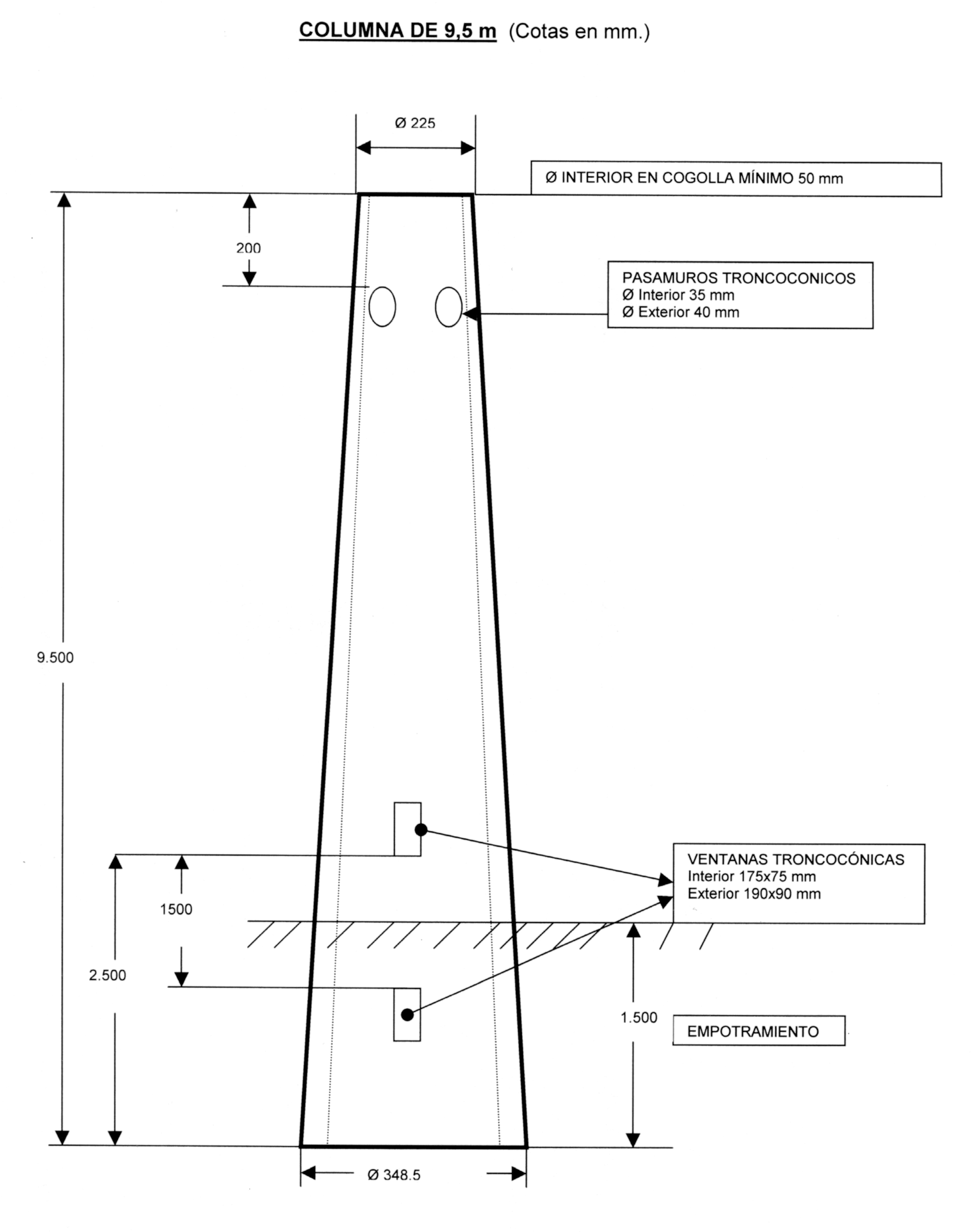

geométricas, se incluyen en los croquis siguientes:
